水平自動溶接装置 EL-S型/EL-T型
機能
超カンタン操作！どなたでもすぐご使用になれます。
市販の電源、お手持ちの電源が使用できます！
■押しボタン式操作パネル
- S型：エアー・シリンダ式 ワーククランプ
- ワークの押えはエアーシリンダ式、構造はリンク式を採用している為しっかりと押えます。クランプの開口が大きく、作業がラク。内耳・外耳をニガシしてセットが可能。
- T型：エアー・チューブ式 ワーククランプ
- ワークの押えはエアーチューブ式。特殊なホースを使用しているためワーク全体を均一に押えます。開閉動作が小さく、作業効率アップ、さらに安全性向上
|

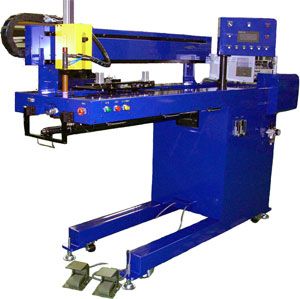

EL-600T型 |
< 仕様 >
一次側入力電源 |
AC100V |
一次側エアー源 |
0.5 MPa(5Kg/c㎡) |
シールドガス |
高純度アルゴンガス(ヘリウムガス) ※1 |
クランプ方式 |
エアーシリンダー式/エアーチューブ式 |
マンドレルクランプ |
標準装備 |
板厚 |
0.5～2.3mm ※1 |
溶接速度 |
200～2900mm/min (ボリューム式) |
反り速度 |
2900mm/min |
溶接位置決め |
ドグ感知式 (リミット仕様) |
材質 |
SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ等 ※1 |
※1：溶接電源の仕様により異なります。
< オプション >
| ・溶接電源(直流インバータ式TIG自動機対応) |
| ・溶接電源(プラズマ溶接電源) |
| ・水冷トーチ |
・コーナー用バックバー |
| ・水冷クランプ |
・平板用バックバー治具 |
| ・水冷マンドレル |
・ワークセンター位置決め機構 |
| ・冷水循環装置 |
|
その他、特殊治具のご相談承ります。 |
< 溶接加工範囲 >
機 種 |
EL-300 |
EL-600 |
EL-1000 |
EL-1500 |
EL-2000 |
溶接長 |
300 |
600 |
1000 |
1500 |
2000 |
円筒
溶接時
(Ø) |
最小
内径
|
55 |
65 |
90 |
120 |
130 |
(75) |
最大
外径 |
800 |
コーナー
溶接時
(◇) |
最小
口径 |
45 |
50 |
75 |
100 |
115 |
(60) |
(75) |
最大
口径 |
550 |
※( )内寸法は、ワークセンター位置決め装置をつけた場合です。 単位：mm
< 装置寸法 > ■T型仕様は、最長1000型迄です
| |
Ｗ×L×P×H |
重量 |
| EL-300 |
700×1300(1120)×1000×1750 |
380
(370) |
| EL-600 |
700×1500(1450)×1000×1750 |
410
(400) |
| EL-1000 |
700×1900(2050)×1000×1750 |
510
(500) |
| EL-1500 |
700×2400×1000×1750 |
630 |
| EL-2000 |
700×2900×1000×1750 |
780 |
※上記重量には電源は含まれておりません。 単位：mm kg
※( )内の数字は、T型仕様です。
※仕様や外観の一部を予告なく変更する場合が有ります。 |
