垂直自動溶接装置 SVX型

機能

箱物のコーナー溶接に、精密板金の溶接に、ワークテーブルが広く、低ポジション。
大小さまざまな板金加工物の縦継溶接をマイコン制御により、
簡単に、高品質に、高能率に、自動で行えます。

工程メモリー

120工程 (タッチパネル方式)

溶接条件メモリー

100種類 (タッチパネル方式)

溶接機能 連続溶接、タック溶接、可変溶接、多工程溶接

・空調フード ・パネル ・配電盤
・カバー ・容器などの角溶接

バックプレート
バックプレートの角度は0〜180°で自由に設定でき、左右違う角度にする事も可能です。また、通水冷却ユニットを内蔵しています。
バックバークランプ
バックバークランプによりワークをしっかり押え、バックシールドガスにより、ひずみ、焼けの少ない溶接が出来ます。また、内折りワークは分割バックバーにより、溶接が可能です。

< オープンタイプ >

・バックバークランプの機能がない機種です。

< クランプ上昇型(SVW型) >

・クランプが作業テーブルに内蔵され、クランプ使用時に上昇する機種です。
比較的小さいワークの加工に向いています。

< SVX型 制御仕様 >

プログラム方式

数値入力&ティーチング(タッチパネル方式)

プログラムメモリ容量

120工程 ※2

溶接条件メモリ容量

100種類

その他の機能

タップ・電流可変溶接・多工程溶接

※2:溶接開始点、終了点、速度、溶接条件を1つの工程とします。

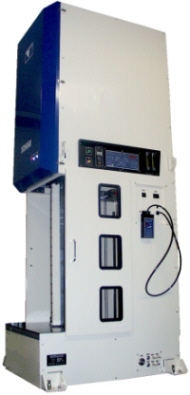

SVX-1000型

SVX-1000型

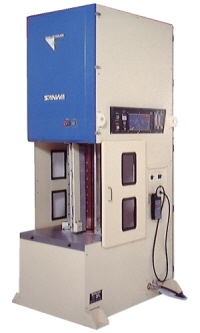

SVX-400型

SVX-400型

< SVX型 仕様 >

一次側入力電源

AC200V 3相

定格入力

10.4 KVA

一次側エアー源

0.5 MPa(5Kg/cu)

シールドガス

トーチ側

高純度アルゴンガス(ヘリウムガス)

バック側

溶接トーチ

空 冷(標準)

溶接電源

直流インバータ式 TIG300A
(機械一体型)

板厚

0.5〜2.3mm

溶接速度

50〜3000mm/min
(30段階選択式)

早送り速度

6000mm/min

溶接位置決め

数値入力記憶式

材質

SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ



< 溶接加工寸法>

  SVX400 SVX700 SVX1000
最大溶接長 (H) 400 700 1000
最大内耳 (S1) 50 50 50
最大外耳 (S2) 20 20 20
最 小 (W) 170 170 170

※Wはバックバークランプ使用時です。
※仕様や外観の一部を予告なく変更する場合が有ります。

サンプル加工をご希望の方はお気軽に御相談下さい。
その他、特殊治具のご相談承ります。
