垂直自動溶接装置 SVW/EV型

機能

箱物のコーナー溶接に、精密板金の溶接に。
開放感があり、ワークのセットが容易!

クランプが作業テーブルに内蔵され、クランプ使用時に上昇する機種です。
比較的小さいワーク加工に向いています。

板厚

0.3〜2.3mm

材質

SUS, SPC, 亜鉛, ボンデ, 銅, 真ちゅう ,純アルミ等

・空調フード ・パネル ・配電盤
・カバー ・容器などの角溶接

SVW型:タッチ式操作パネル
プログラムメモリー・タップ溶接・多工程設定が可能、応用機能が充実。
ワークごとのデータ管理がカンタン。
EV型:操作パネル
操作が簡単です、すぐにご使用できます。市販の電源がつかえます。
お手持ちの電源も使用可能。

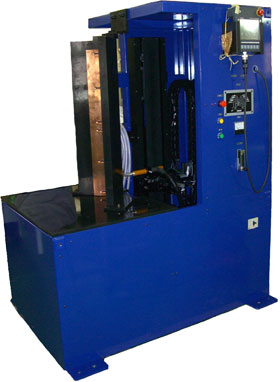

SVW-700型

SVW-700型

< SVW型 仕様 >

一次側入力電源

AC200V 3相

定格入力

10.4 KVA

一次側エアー源

0.5 MPa(5Kg/cu)

シールドガス

トーチ側

高純度アルゴンガス(ヘリウムガス)

バック側

溶接トーチ

空 冷(標準)

溶接電源

直流インバータ式 TIG300A
(機械一体型)

板厚

0.5〜3.2mm

溶接速度

50〜3000mm/min
(30段階選択式)

早送り速度

6000mm/min

溶接位置決め

数値入力記憶式

材質

SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ

< SVW型 制御仕様 >

プログラム方式

数値入力&ティーチング

プログラムメモリ容量

120 ※2

溶接条件メモリ容量

100

その他の機能

タップ・電流可変溶接・多工程設定

※2:溶接開始点、終了点、速度、溶接条件を1つの工程とします。

< オプション >

・水冷トーチ&クランプ ・水冷循環装置

その他、特殊治具のご相談承ります。

< EV型 仕様 >

一次側入力電源

制御用

AC100V

電源用 溶接電源に順ずる

一次側エアー源

0.5 MPa(5Kg/cu)

シールドガス

トーチ側

高純度アルゴンガス(ヘリウムガス)

バック側

溶接トーチ

空 冷(標準)

溶接電源

選定した電源の仕様に順ずる。
(市販品搭載型)

板厚

0.5〜2.3mm ※1

溶接速度

200〜2900mm/min
(無段階ボリューム式)

早送り速度

2900mm/min

溶接位置決め

ドグ感知式

材質

SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ ※1

※1:溶接電源の仕様により異なります。

< 溶接加工範囲 >

最大溶接長 (H) 250 (200) ※3
最小ワーク (W) (80) ※3
最小開口 (D) (80) ※3
最大内耳 (A) 40
最大外耳 (B) 35
コーナー角度 (α) 90〜180

※3:( )内寸法は、クランプをセットした場合です。
※仕様や外観の一部を予告なく変更する場合が有ります。

< クランプ >

クランプが不要なワーク用として、クランプ機能を
搭載しない仕様も設定できます。
