水平自動溶接装置 SLW-S型/SLW-T型

機能

溶接条件メモリー

100種類 (タッチパネル方式)

工程メモリー

120工程 (タッチパネル方式)

溶接機能

連続溶接、タック溶接、可変溶接、多工程溶接

板厚

0.3〜3.2mm

材質

SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ

応用機能充実

・コーナー溶接 ・円筒溶接 ・平溶接
S型:エアー・シリンダ式 ワーククランプ
ワークの押えはエアーシリンダ式、構造はリンク式を採用している為しっかりと押えます。クランプの開口が大きく、作業がラク。内耳・外耳をニガシしてセットが可能。
T型:エアー・チューブ式 ワーククランプ
ワークの押えはエアーチューブ式。特殊なホースを使用しているためワーク全体を均一に押えます。開閉動作が小さく、作業効率アップ、さらに安全性向上

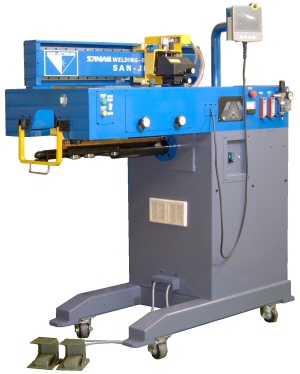

(SLW-600S型)

動作説明Movie

■再生 (350Kbps) >>  ■再生 (100Kbps) >>

< 仕様 >

一次側入力電源

AC200V 3相

定格入力

10.4 KVA

一次側エアー源

0.5 MPa(5Kg/cu)

シールドガス

高純度アルゴンガス(ヘリウムガス)

トーチ

オリジナル空冷式(標準)

クランプ方式

エアーシリンダー式/エアーチューブ式

マンドレルクランプ

標準装備

板厚

0.3〜3.2mm

材質

SUS,SPC,亜鉛,ボンデ,銅,真ちゅう,純アルミ

溶接速度

50〜3000mm/min
(30段階)

プログラム方式

数値入力&ティーチング

プログラムメモリ容量

120工程 ※

溶接条件メモリ

100種類

その他機能

タック・電流可変溶接・多工程設定

※1:溶接開始点、終了点、速度を1つの工程とします。

< オプション >

・プラズマ溶接電源 ・センター位置決め
・水冷トーチ、クランプ、マンドレル ・水冷循環装置
・ワーク形成、内耳、外耳対応治具 ・ワイヤー供給装置

その他、特殊治具のご相談承ります。

< 溶接加工範囲 >

機 種
SLW-300
SLW-600
SLW-1000
SLW-1500
SLW-2000
溶接長
300
600
1000
1500
2000
円筒
溶接時
(Ø)
最小
内径
55
65
90
120
130
(75)

最大
外径

800

コーナー
溶接時
(◇)
最小
口径
45
50
75
100
115
(60)
(75)
最大
口径
550

※( )内寸法は、ワークセンター位置決め装置をつけた場合です。 単位:mm

< 装置寸法 > ■T型仕様は、最長1000型迄です

  W×L×P×H 重量
SLW-300 700×1300(1120)×1000×1700 420
(410)
SLW-600 700×1500(1450)×1000×1700 450
(440)
SLW-1000 700×1900(2050)×1000×1700 550
(540)
SLW-1500 700×2400×1000×1700 670
SLW-2000 700×2900×1000×1700 820

※( )内の数字は、T型仕様です。
※仕様や外観の一部を予告なく変更する場合が有ります。
