角ダクト自動溶接装置 SDV型

機能

亜鉛鋼板t1.6の排煙ダクトの製作に!
ボンデ鋼板の溶接に!
ステンレス角フードの製作に!

< 特徴 >

従来、熟年者の手作業に頼っていた溶接施工や手作業では困難な溶接を初心者の方でも高品質かつ簡単な操作で溶接作業が行えます、装置が自動で溶接し、溶接が終了するとトーチが元の位置に戻りますので、その間作業者は別な作業ができ、効率の高い仕事が行えます。

剛性の高いフレームとクランプ機構により、ワークをしっかり固定し、安定した溶接が得られます。作業台が低いので、ワークの出し入れが楽です。

ワークを固定するクランプの上下駆動(上下退避)が、ワークの大きさ(溶接長)にセットできるので無駄な駆動(時間)をなくします。ダクトの大きさは300mm×300mmから無制限です。溶接およびワイヤー供給装置は標準装備です。

溶接機をTIG溶接機に替え、治具等をステンレス対応仕様にする事により、ステンレスの角フードなどの高品質な溶接が行えます。
(但しTIG溶接機・溶接トーチ治具関係はオプションです)

入力電源

AC100V (制御用)
三相200V (溶接機用)

エアー源

0.6MPa以上

クランプ速度

6000mm/分
(1500型で全退避 約15秒)

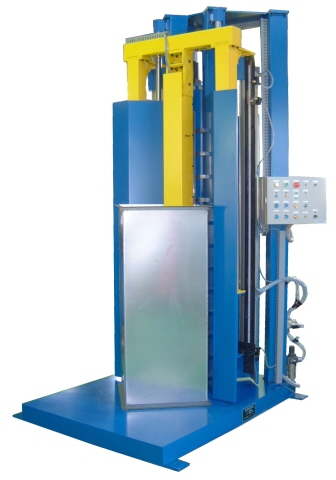

SDV-1500

SDV-1500型

< 仕様 >

機種

1500型

1800型※1

溶接長 (mm)

100〜1500

100〜1800

溶接速度(mm/分)

50〜2400 ※2 50Hz 無段階調節
50〜2900 ※2 60Hz 無段階調節

溶接機

CO² インバータ型

装置寸法 (mm)

W

L

H ※3

W

L

H ※3

1500

1200

3900
1800

1500

1200

4200
2100

重量(kg)

1000 ※4

1200 ※4

※1:SDV-1800型はオプションです。
※2:装置の仕様や設置条件により変化します。
※3:機械寸法の"H"はクランプ上昇時と下降時です。
※4:溶接機(溶接電源)およびワイヤー供給装置は除きます。

※仕様や外観の一部を予告なく変更する場合が有ります。

その他、特集治具ご相談承ります。
