コイル材突合せ自動溶接装置 SCW(圧延装置付)仕様型

機能

コネクターやリードフレーム等の薄板材の突合せ溶接を高品質に行えます。又、シャーリング装置付の為、コイル材の両端面積度出しに有効に活用できます。

特徴

  • 材料歩留まりの向上より材料費の低減
  • 1台で数台のプレスラインに対応(キャスター付)
  • 操作が簡単
  • 溶接データー管理ができます。

機種の選定

  • とにかく簡単で、安価なほうがいい→ EC型
  • データがメモリでき、異形材など多彩な機能が欲しい→ SCW型

サンプル加工をご希望の方はお気軽に御相談下さい。
その他、特殊治具のご相談承ります。

※仕様や外観の一部を予告なく変更する場合が有ります。

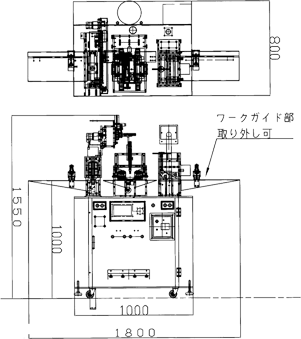

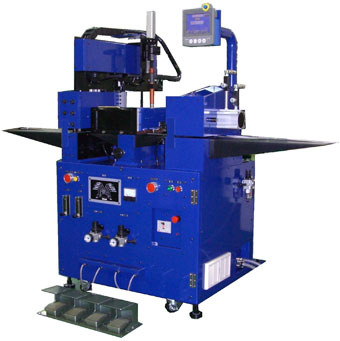

SCW-200型

SCW-200型

< 仕様 >

一次側入力電源

AC200V

一次側エアー源

0.6 MPa

溶接電源

インバータ式 TIG300A 標準 ※1

シールドガス

高純度アルゴンガス(ヘリウムガス ※2)

板厚 (mm)

溶接部

0.2 〜 3.2

シャー部

0.1 〜 2 ※3

材質

リン青銅, 銅, 黄銅, SUS,
ケイ素鋼板, 純アルミ,
メッキ処理材 等

※1 EC型はオプションです。
※2 材質により使用。
※3 板厚が2.0mmを超える厚物に関しましては別途打合せとさせていただきます。

SCW-200型

SCW-200型
SCW-200型

< 溶接加工範囲・装置重量>

機種 溶接長(mm) 重量(Kg)
EC-100型 / SCW-100型 100 約350
EC-200型 / SCW-200型 200 約400

機種

溶接速度
(mm/min)

位置決方式

プログラム
メモリー容量

溶接条件
メモリー容量

タップ・電流
可変溶接

EC型

200〜2900
無段階

ドグ

1種類

搭載電源の
仕様による

×

SCW型

50〜3000
30段階

数値入力&ティーチングプレイバック

140種類

100種類

SCW-200型

■本装置は、最終的にお客様のご仕様に合わせるため、カタログの寸法・一部仕様に関しましては参考例といたします。
■仕様や外観の一部を予告なく変更する場合があります。
