コイル材突合せ自動溶接装置 コイルウェルダー EC型 / SCW型

機能

コネクターやリードフレーム等の薄板材の突合せ溶接を高品質に行えます。又、シャーリング装置付の為、コイル材の両端面積度出しに有効に活用できます。

特徴

・材料歩留まりの向上より材料費の低減
・1台で数台のプレスラインに対応(キャスター付)
・操作が簡単
・溶接データー管理ができます。(SCW型)

機種の選定
・とにかく簡単で、安価なほうがいい→ EC型
・データがメモリでき、異形材など多彩な機能が欲しい→ SCW型

サンプル加工をご希望の方はお気軽に御相談下さい。
その他、特殊治具のご相談承ります。

※仕様や外観の一部を予告なく変更する場合が有ります。

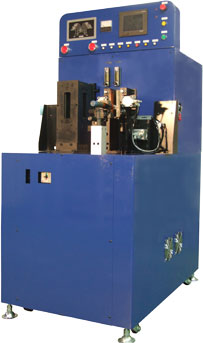

SCW-120V型

SCW-120V型

< 仕様 >

一次側入力電源

AC100V

一次側エアー源

0.6 MPa

溶接電源

インバータ式 TIG300A 標準 ※1

シールドガス 高純度アルゴンガス(ヘリウムガス ※2)

板厚

溶接部

0.3〜3.0

シャー部

0.3〜3.0 ※3

材質

リン青銅, 銅, 黄銅, SUS, ケイ素鋼板,
純アルミ, メッキ処理剤 等

※1 EC型はオプションです。
※2 材質により使用
※3 板厚が0.8mmを超える厚物に関しましては別途打合せとさせていただきます。

< 溶接加工範囲・装置重量>

機種

溶接長(mm)

重量(Kg)

EC-100型
SCW-100型

100

約350

EC-200型
SCW-200型

200

約400


機種

溶接速度
(mm/min)

位置決方式

プログラム
メモリー容量

溶接条件
メモリー容量

タップ・電流
可変溶接

EC型

200〜2900
無段階

ドグ

1種類

搭載電源の
仕様による

×

SCW型

50〜3000
30段階

数値入力&ティーチングプレイバック(タッチパネル方式)

150種類

100種類

■本装置は、最終的にお客様のご仕様に合わせるため、カタログの寸法・一部仕様に関しましては参考例といたします。
